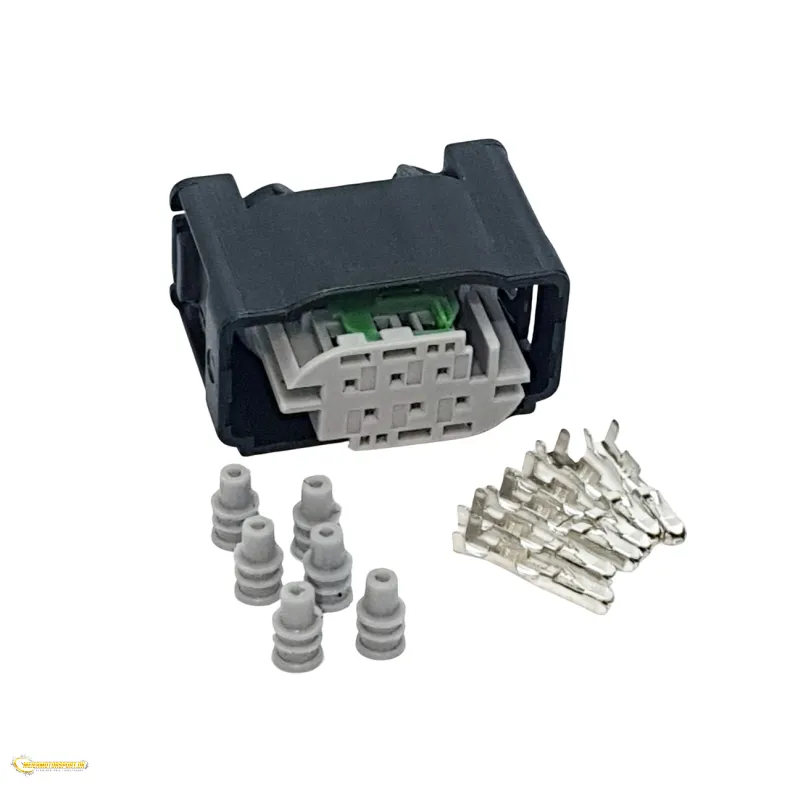

stik til Bosch e-throttle

143,00 DKK

Vejl. udsalgspris 143,00 DKK

Model/Varenr.: 26120535801

Lagerstatus: Ikke på lager

stk.

Beskrivelse

Kontakter, der passer til Bosch elektronisk spjældhus.

Artikel nr: D 261 205 358-01

Passer til Bosch Spjällhus 68, 74 og 82mm

pin 1 a - motor - (dbw motorjord)
pin 2 b - gryde - (tps jord)
pin 3 c - pot + (tps plus)
pin 4 d - Motor + (DBW Engine Plus)
Pin 5 E - Pot 2 (TPS AV2)
Pin 6 F - Pot 1 (TPS AV1)

maxxecu -Forbindelse:

pin 1 a - motor - (jord)
pin 2 b - gryde - (jord)
pin 3 c - pot + ( + 5v)
pin 4 d - motor + ( +12V)
Pin 5 E - Pot 2 (AIN X)
Pin 6 F - Pot 1 (Ain X)

Billed viser eksempler med dobbelt e-gallhuse med E-gas. Hvis der kun bruges et spjældhus, så brug kun E-throttle 1 hoved- og e-throttle 1-sikkerhedskopi.

Stift Inkluderade.
