Bagbremserørssæt fordelingsventil

Bagbremserørssæt fordelingsventil

731,00 DKK

Vejl. udsalgspris 731,00 DKK

Model/Varenr.: SPDBPK015
Lagerstatus: På lager
stk.

Bremserørsmonteringssæt fordelerventil

- Til dem, der skal installere en hydraulisk håndbremse med en fordelingsventil

Bremserørssæt til dem, der skal bygge et enkeltkredssystem. Bremserørssæt til at forbinde forbremse- og håndbremseudløb på tryksiden, gennem den hydrauliske fordelingsventil. Derefter gennem karosseriet hvor rørene deler sig hele vejen ud til begge bagerste hjulkasser, hvor man så supplerer med bremseslange.



Inkluderede dele:

2x 3/8" bremserørsnippel han

3x M10x1 Bremserørsnippel 16,7mm 3/16"

1x Skotgennemføring T

2x Skotgennemføring lige

3x Låsemøtrik til skotgennemføring​​​​​​​

5x 3/8" hun bremserørsnippel

5 meter bremserør

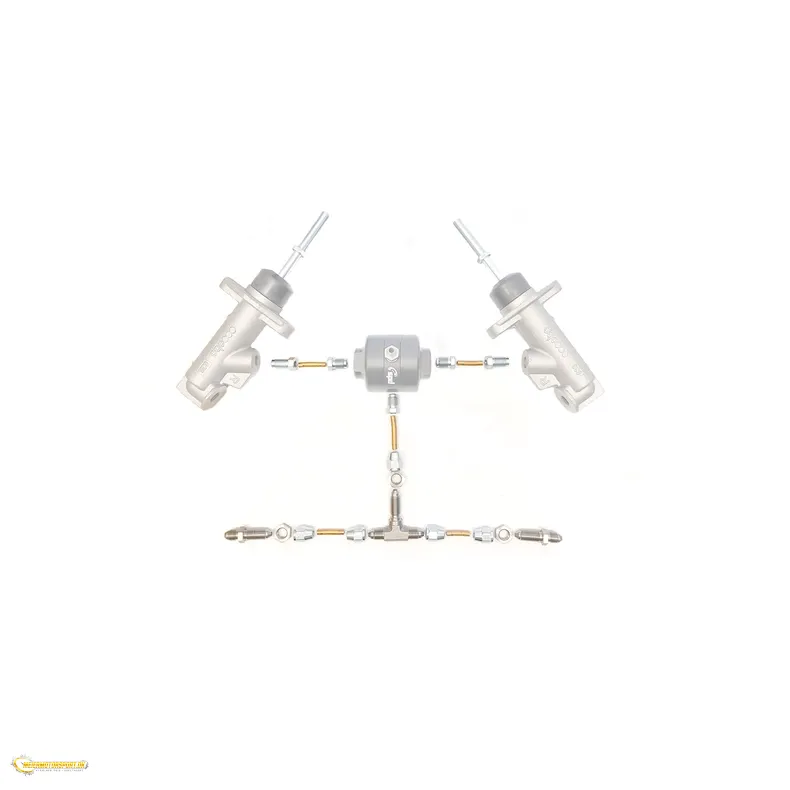

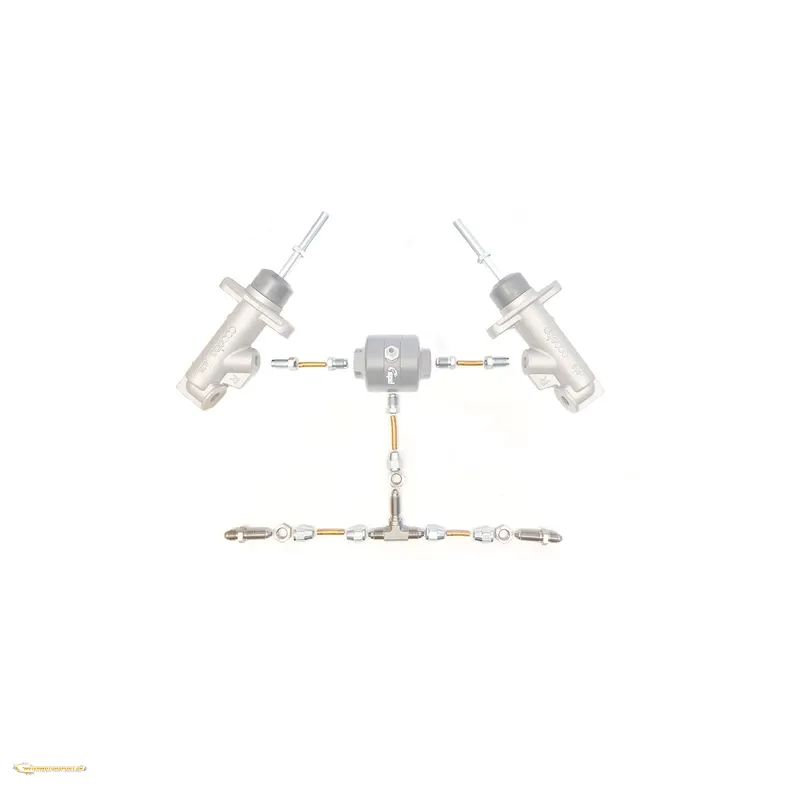

OBS - De viste hovedbremsecylindere og fordelerventil er ikke inkluderet. Disse er vist til illustrationsformål.

Montering af fordelingsventil

1.

3/8" han-bremserørsnippel
Disse skrues ind i udløbet på fodbremse- og håndbremsehovedbremsecylinderne, der går til bagbremserne (tryksiden).
Disse trækkes derefter til hver side af fordelerventilen.

2.
M10x1 Bremsrørsnippel 16,7 mm 3/16" (37-A)
Disse tre er gevindskåret i fordelerventilen

3.
Skotgennemføring T
Der bores et hul i karosseriet, hvor man ønsker at forgrene sig ud i to bremserør, ud mod hjulene.
Fordelingsventilens midterste tilslutning tilsluttes her.

3.
Lige Skotgennemføring
Disse Skotgennemføringer monteres i karosseriet uden for hjulkasserne på det sted, hvor bremseslangerne, der skal til bremsekalibrene, skal monteres.

4.
3/8" hun-bremserørsnippel + 5 meter bremserør. Konisk og monter nu bremserøret mellem hovedbremsecylinderen, fordelerventilen og adapterne.

5.

Håndbremsecylinderen deler et reservoir med fodbremsen. Derfor trækkes der en ledning fra indløbet på håndbremsecylinderen til reservoiret på parkeringsbremsen.
